• info@polikrom.by
  • Пн - Вс: 9:00 - 19:00 / работаем без выходных


Отдел продаж:

+375 (29) 346-60-60

+375 (33) 346-60-60

Герметики полимерные однокомпонентные «ЭДВАНС»

Герметики «Эдванс» имеют два типа: «Эдванс-25» и «Эдванс-40». Изготовлены на новых силанмодифицированных полимерах низкой и высокой плотности. Представляют собой пастообразный материал, отверждение которого происходит благодаря содержащейся в воздухе влаге.
В зависимости от вида основных исходных компонентов и применения герметики делятся на марки:

«Эдванс-25»

Низкомодульный, применяемый для герметизации стыков в железобетонных, металлических, деревянных и пластиковых строительных конструкциях, герметизации примыканий оконных и дверных блоков.

«Эдванс-40»

Высокомодульный, применяемый для устройства деформационных и усадочных швов в бетонных полах, а также горизонтальных швов наружных и внутренних строительных конструкций.

Герметики выпускаются однокомпонентными, готовыми к применению. После полимеризации герметики могут быть окрашены лакокрасочными материалами. Возможно изготовление пигментированных герметиков.

Имеют ряд значительных преимуществ по сравнению с другими герметиками этого класса. В отличие от герметиков, изготовленных на основе полиуретана, не содержат растворителей, которые необходимы для обеспечения выдавливания герметика из картриджей при низких температурах, а на силиконовые герметики нельзя прочно нанести лакокрасочные покрытия. Кроме того силиконовые герметики при нанесении на поверхность вызывают образование загрязнений и потеки вокруг шва. Наши материалы лишены этих недостатков и разработаны как инновационная, современная альтернатива!

Уникальные свойства наших материалов возникают при использовании в качестве связующего силанмодифицированных полимеров, кроме того имеют низкий модуль упругости. Герметики на этих полимерах отличаются высокой деформативностью и эластичностью, устойчивы к механическим воздействиям, УФ-излучению (очень важный параметр). После деформации материал возвращает свою исходную форму. К преимуществам таких материалов относится и удобство применения. Не нужно соблюдать пропорции при смешивании двух компонентов, а нанесение простое и удобное. Материал прекрасно сочетается с различными типами поверхностей: бетон, металл, пластик и др.

Типовые области применения герметиков ЭДВАНС

  • Ремонт и новое строительство. Для герметизации различных строительных конструкций: оконных и дверных проёмов, межпанельных швов, для монтажа подоконников и мн. другое;
  • Герметизация стыков и узлов кровли
  • При установке стекол, в том числе автомобильных, стеклопакетов и т.п.
  • Герметизации всех видов швов, подверженных воздействию вибрации и перепадам температур
  • При сборке мебели и др. конструкций
  • Герметизация малоподвижных соединений: карнизы, изделия из ППУ, стыки сендвич-панелей
  • Герметизация вентиляционных систем и элементов

Характеристика основных физико-механических показателей «ЭДВАНС»

Наименование показателя Значение показателя
ЭДВАНС-25 ЭДВАНС-40
1. Внешний вид однородная по цвету пластичная масса без видимых посторонних включений
2. Время образования поверхностной пленки: – при температуре (23 ± 3) °C и относительной влажности воздуха (50 ± 5) %, ч, не более 1,5 1,5
– при температуре минус (23 ± 3) °C и относительной влажности воздуха (50 ± 5) %, ч, не более 36 24
3. Скорость отверждения, не более 2 мм /24ч
4. Плотность, г/см3, не менее 1,5 ± 0,05 1,5 ± 0,05
5. Сопротивление текучести, мм, не более 2
6. Условная прочность при растяжении: – (на образцах-лопатках, через 7 суток), МПа, не менее 0,3 0,3
– (на образцах-швах, через 7 суток), МПа, не менее 0,4 0,4
7. Относительное удлинение при разрыве, %, не менее: – на образцах-лопатках; 500 300
– на образцах-швах 150 100
8. Эластичное восстановление формы при 100 % удлинении (упругое восстановление после снятия нагрузки), %; ≥ 60 ≥ 60
9. Гибкость на брусе радиусом закругления 5 мм при температуре минус -30 °C отсутствие трещин
10. Прочность сцепления с бетонным основанием при равномерном отрыве, (характер разрушения), МПа, не менее 0,5 0,5
11. Водопоглощение в течение 24 ч, % по массе, не более 1 1
12. Твердость по Шору А, ед., в пределах 25 ± 5 40 ± 5
13. Водонепроницаемость при испытании в течение 10 минут при давлении 0,03 МПа отсутствие воды на поверхности образцов
14. Теплостойкость при испытании в течение 5 ч при температуре 70 °C отсутствие вздутий и подтеков
15. Стойкость к циклическим деформациям, циклы, не менее 100 100
16. Стойкость к воздействию переменных температур, циклы, не менее Снижение прочности сцепления с бетонным основанием и прочности при растяжении после испытаний, %, не более
1 цикл:
-30 °C (Δτ = 1 ч);
+20 °C (Δτ = 15 мин)
30
25
30
25

Ключевые преимущества герметиков «ЭДВАНС»




  • адгезия без применения грунтовки
  • скорость отверждения не более 2 мм за 24 часа
  • образования поверхностной плёнки (в течение не менее суток)
  • полное отверждение 7 суток
  • быстрое схватывание
  • не липкая поверхность
  • возможность окраски, возможность изготовления пигментированных герметиков
  • большой срок службы: 15 - 20 лет
  • высокая работоспособность при низких температурах
  • сопротивление текучести не более 2 мм
  • механическая стабильность
  • отсутствие образования пузырей даже при неблагоприятных погодных условиях: возможно нанесение герметика при температуре воздуха минус 15°C
  • экологическая безопасность
  • не обесцвечивает натуральный камень
  • стабильная стойкость к УФ-излучению
  • лёгкость и простота в использовании


Высокий диапазон рабочих температур позволяет работать с однокомпонентными составами как снаружи, так и внутри помещений. Нанесение герметика осуществляют при температуре окружающего воздуха не ниже минус -15 °C и не выше +35 °C.

Расход герметиков «ЭДВАНС»

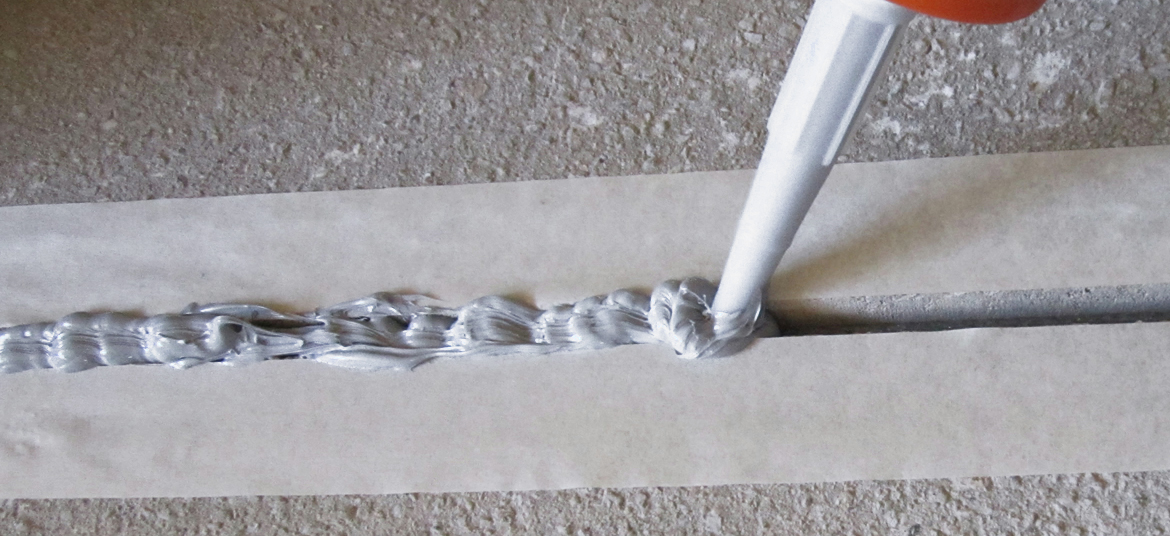

Заполнение стыка герметиком производится с помощью пневматического или ручного пистолета, либо шпателем. При большой ширине стыка герметик следует наносить в несколько приемов от кромок к центру шва.

Изоляцию стыков герметиком следует производить после установки уплотняющих прокладок (жгута). Нанесенный слой герметика должен заполнять без пустот все устье стыка и не иметь разрывов и наплывов. Толщина нанесенного слоя герметика должна соответствовать требованиям проектной документации. Отклонение толщины слоя герметика от толщины, установленной в проектной документации, должно быть не более 2 мм.

Толщина слоя герметика определяется проектным размером ширины стыка, который, как правило, составляет от 10 до 35 мм. Рекомендуется наносить герметик толщиной слоя в узкой части шва не менее (4,5 ± 0,5) мм и не более (9,5 ± 0,5) мм в зависимости от ширины стыка.

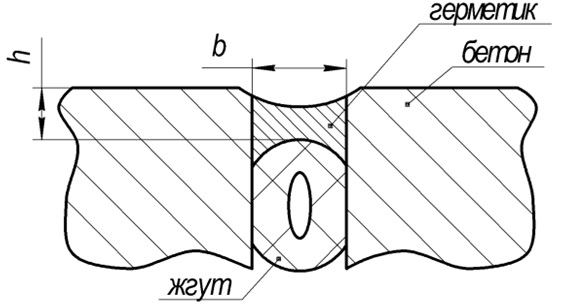

Формула рассчета расхода: Q = b * h * ρ /1000

Q – расход герметика, кг/пог.м;
b – ширина стыка, мм;
h – средняя глубина герметика, мм;
ρ – плотность герметика, кг/м3.


цену уточняйте

В корзину


цену уточняйте

В корзину
