Мастика полиуретановая «ПОЛИЛАСТ»

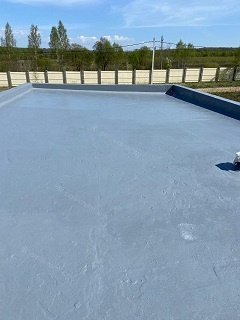

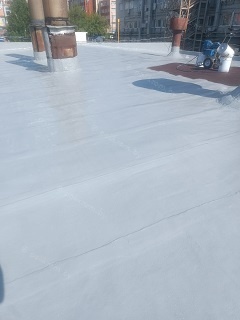

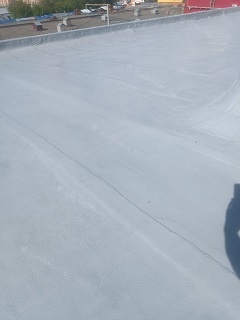

Мастика однокомпонентная универсальная полиуретановая «ПОЛИЛАСТ» полностью соотвествует ТР 2009/013/BY и предназначена для долгосрочной и надежной, бесшовной гидроизоляции всех типов кровель, подземных и наземных сооружений, тоннелей, резервуаров, стоков, может применяться на фундаментах и т.д. Применяется для гидроизоляции эксплуатируемых террас, балконов, козырьков, трибун стадионов, настилов для пешеходного и автомобильного движения (в т.ч. стоянки), мостов, производственных цехов и мн. другого. Применяется на множестве различных сооружений и узлов в том числе по старым битумным основаниям или рулонным покрытиям; на бетонных и деревянных конструкциях; по стяжке и под стяжкой. Может использоваться как ремонтный состав и как самостоятельное, высококачественное полимерное покрытие.

Полимерные составы «ПОЛИЛАСТ» устойчивы к ультрафиолету и обладают повышенным сопротивлением к физическому износу.

В производстве применяется только высококачественное сырье для изготовления полиуретановых составов. Сырье проходит полный цикл документального и паспортного контроля, цель которого сводится к проведению предпромышленных испытаний, на основании которых происходит допуск ингредиентов и компонентов к промышленному синтезу.

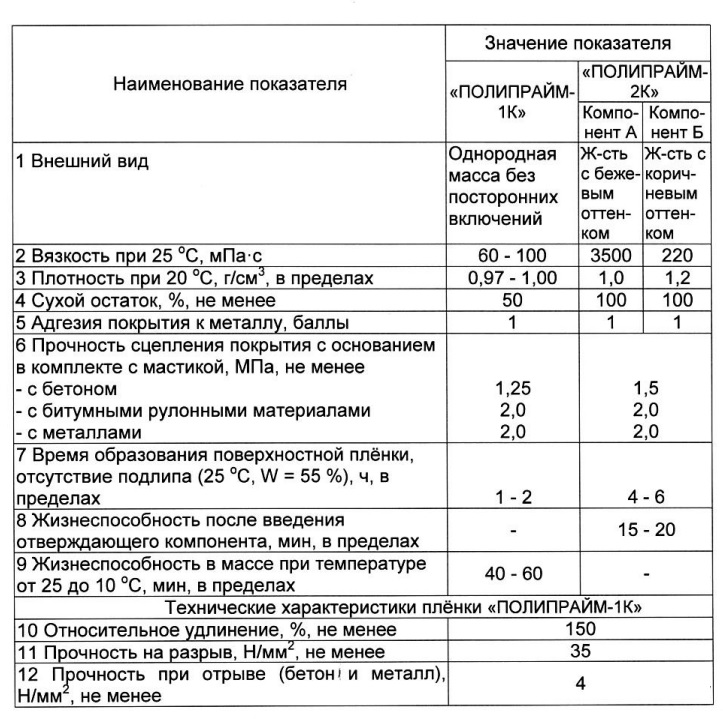

Праймеры «ПОЛИПРАЙМ»

Мастики кровельные и гидроизоляционные полиуретановые «ПОЛИЛАСТ» сразу готовы к примению, так как являются однокомпонентыми составами, но для наилучшего результата в технолоигии применения предусмотрены комплектные праймеры. Праймеры могут быть 1- и 2-компонетными. Выбор подходящего праймера зависит от задачи, условий применения и типа гидроизолируемого основания.
1-компонентный праймер «ПОЛИПРАЙМ-1К» применяется для подготовки поверхностей из черного и оцинкованного металла, некоторых других оснований с влажностью до 20%.
2-компонентный «ПОЛИПРАЙМ-2К» праймер служит для подготовки бетонных, кирпичных, ЦСП, ДСП и других оснований, в том числе рулонных, влажностью не более 5%.
Расход праймеров составляет около 0,25..0,30 кг/м2.

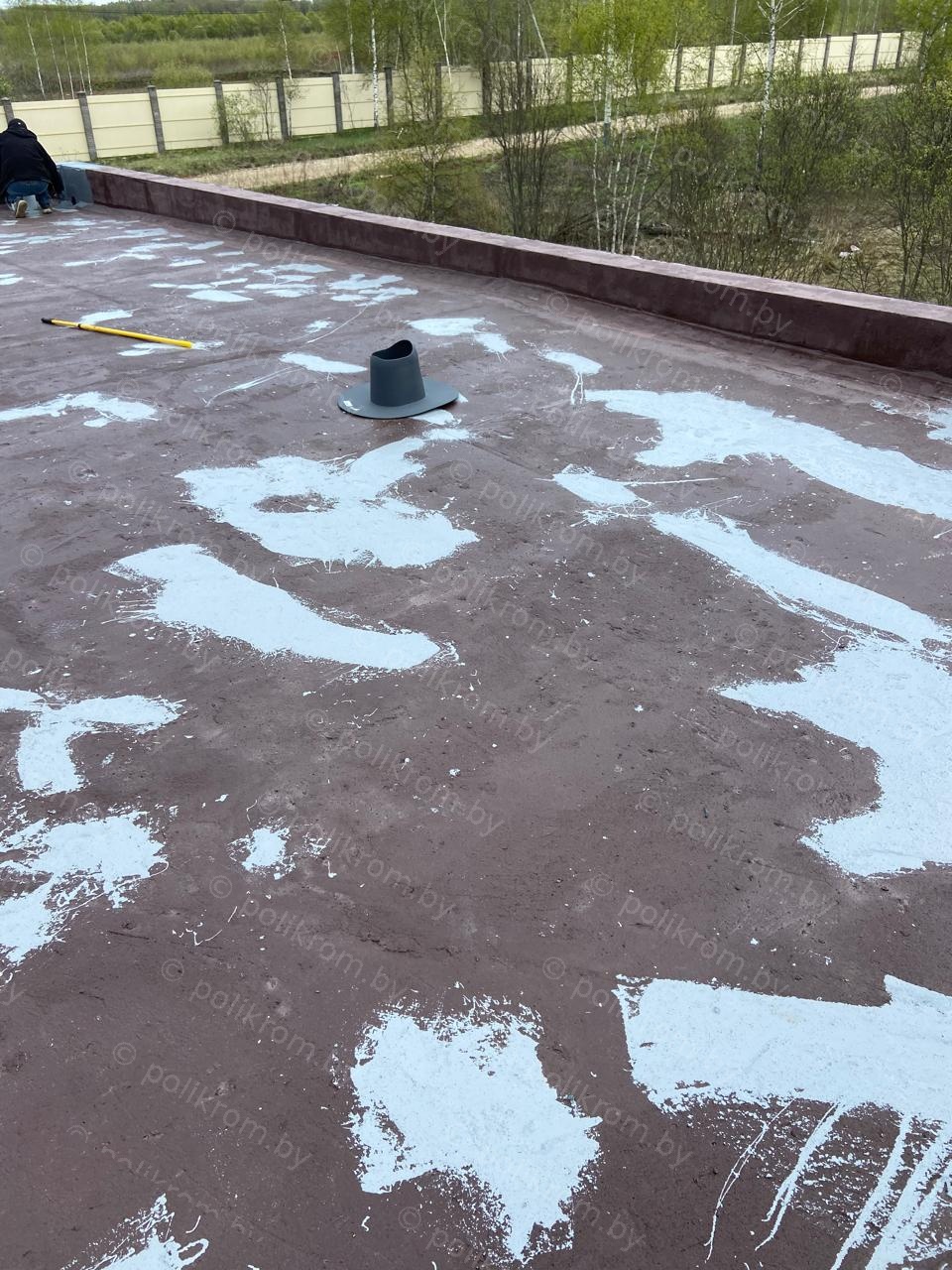

Праймер служит подготовительным покрытием (грунтом) для нанесения мастики на основание. При этом допускается применение мастики и без праймера, что несколько ухудшит типовые показатели и надежность покрытия. В случае нанесения без праймера рекомендуется придать текучести первому слою путем добавления растворителя "Ксилол". Использование других разбавителей не допускается.

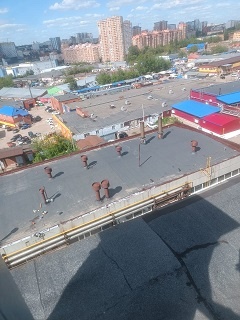

Перед применением материалов поверхность основания в любом случае должна быть подготовлена, независимо от того используется праймер или нет. Материалы наносятся только на чистую, сухую, обеспыленную поверхность, без масляных и других химических или физических загрязнений. Поверхность нанесения должна быть химически нейтральной.

Поскольку материал полностью готов к применению, непосредственно перед использованием его нужно только перемешать низкооборотным миксером (150 - 200 об/мин) или дрелью со спиралевидной насадкой до образования однородной массы.

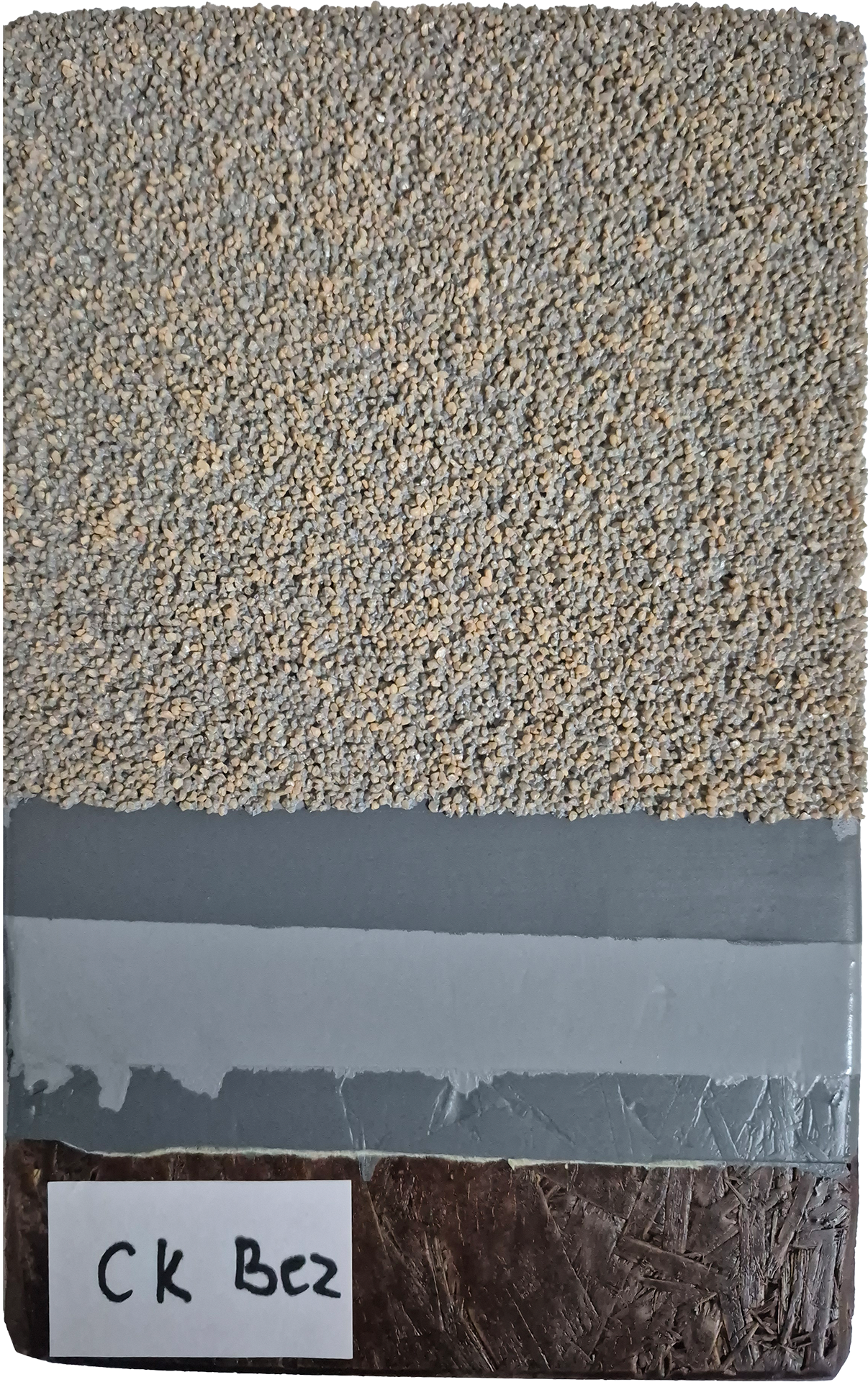

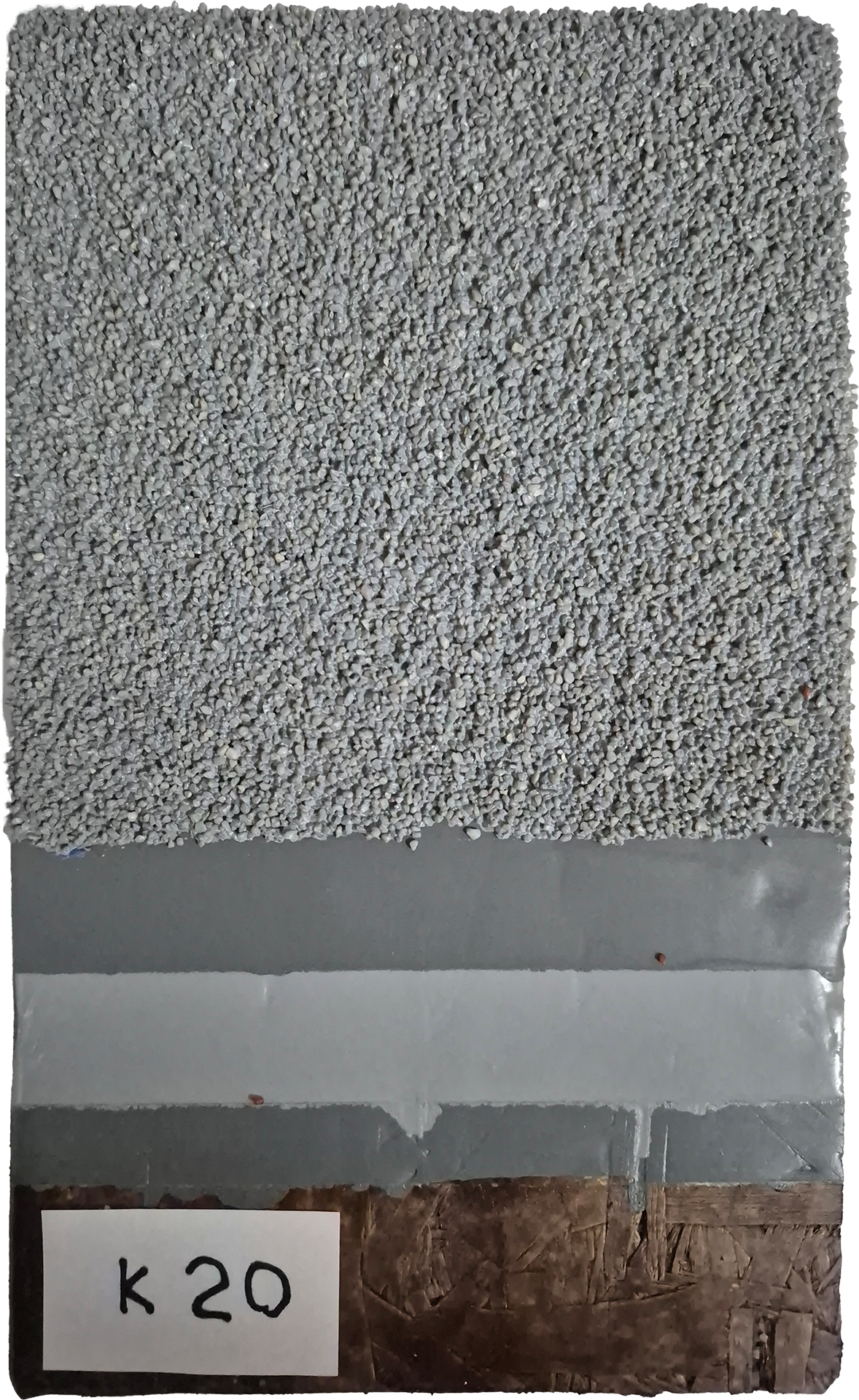

Расход и метод нанесения «ПОЛИЛАСТ»

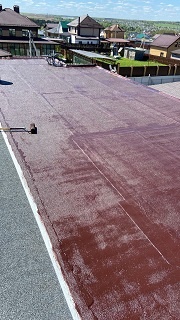

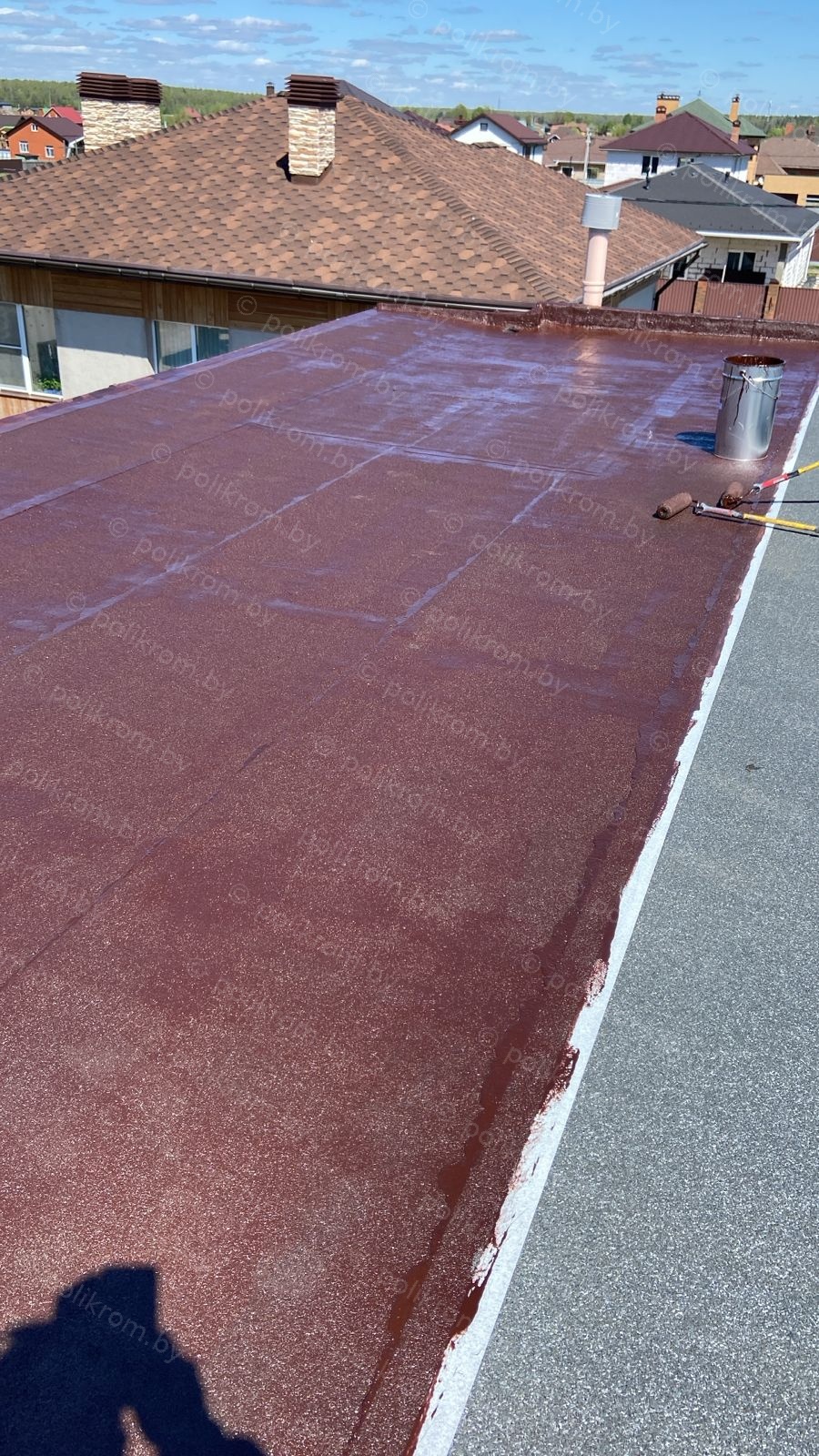

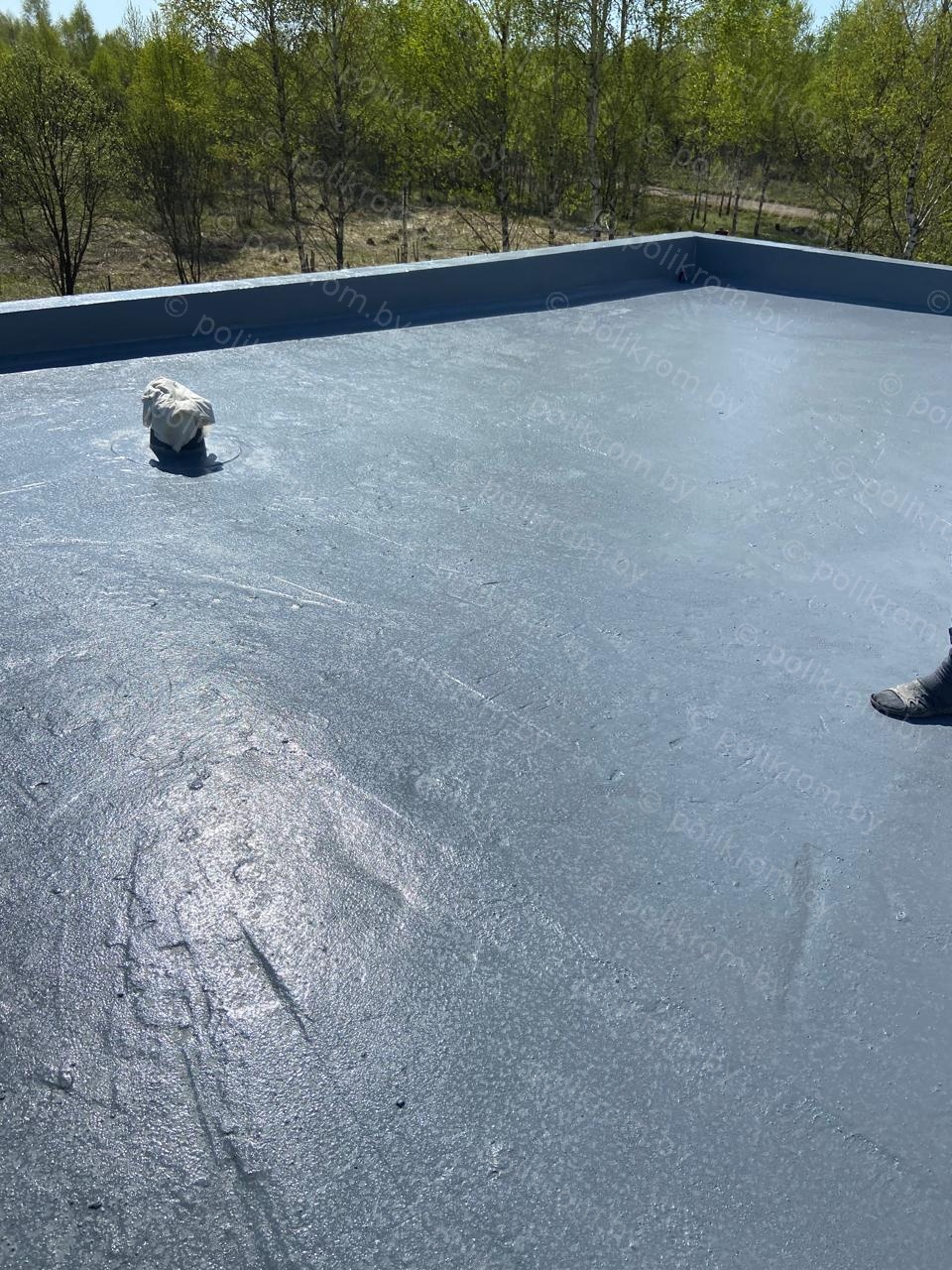

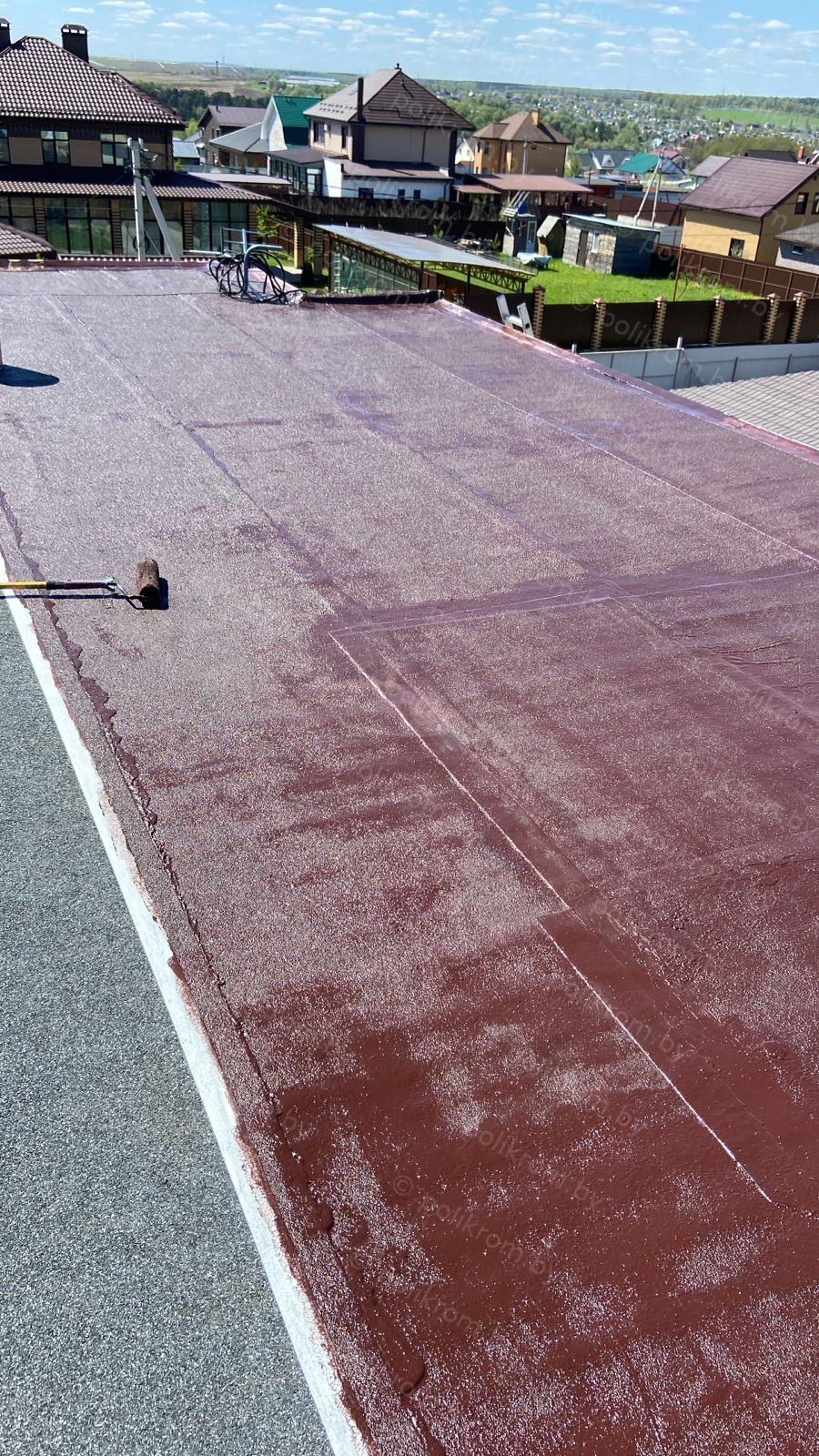

Расход мастики полиуретановой «ПОЛИЛАСТ» на один слой в среднем составляется около 0,6 .. 0,7 кг/м2, но не более 0,9 кг/м2. Расход материала зависит от типа основания и метода нанесения состава: механизированный или ручной. Для механизированного нанесения используются поршневые безвоздушные аппараты высокого давления. В случае ручного нанесения - используются валики (кроме паралоновых) и кисти, материал наносится путем бесшовного раскатывания по поверхности.



При необходимости повышения скорости полимеризации вводят дополнительную добавку акселератор. Это специальный компонент который сокращает время межслойной сушки до 5-6 часов. Мастика становится более густой и удобнее наносится на вертикальные поверхности. Снижается текучесть материала. Применение добавки акселератора рекомендуется при пониженных температурах менее +5 градусов, а так же в условиях быстро изменяющейся погоды. Мастика должна полимеризоваться в сухой среде без воздействия атмосферных осадков. Без применения акселератора скорость первичной полимеризации одного слоя составляет до 24 часов.

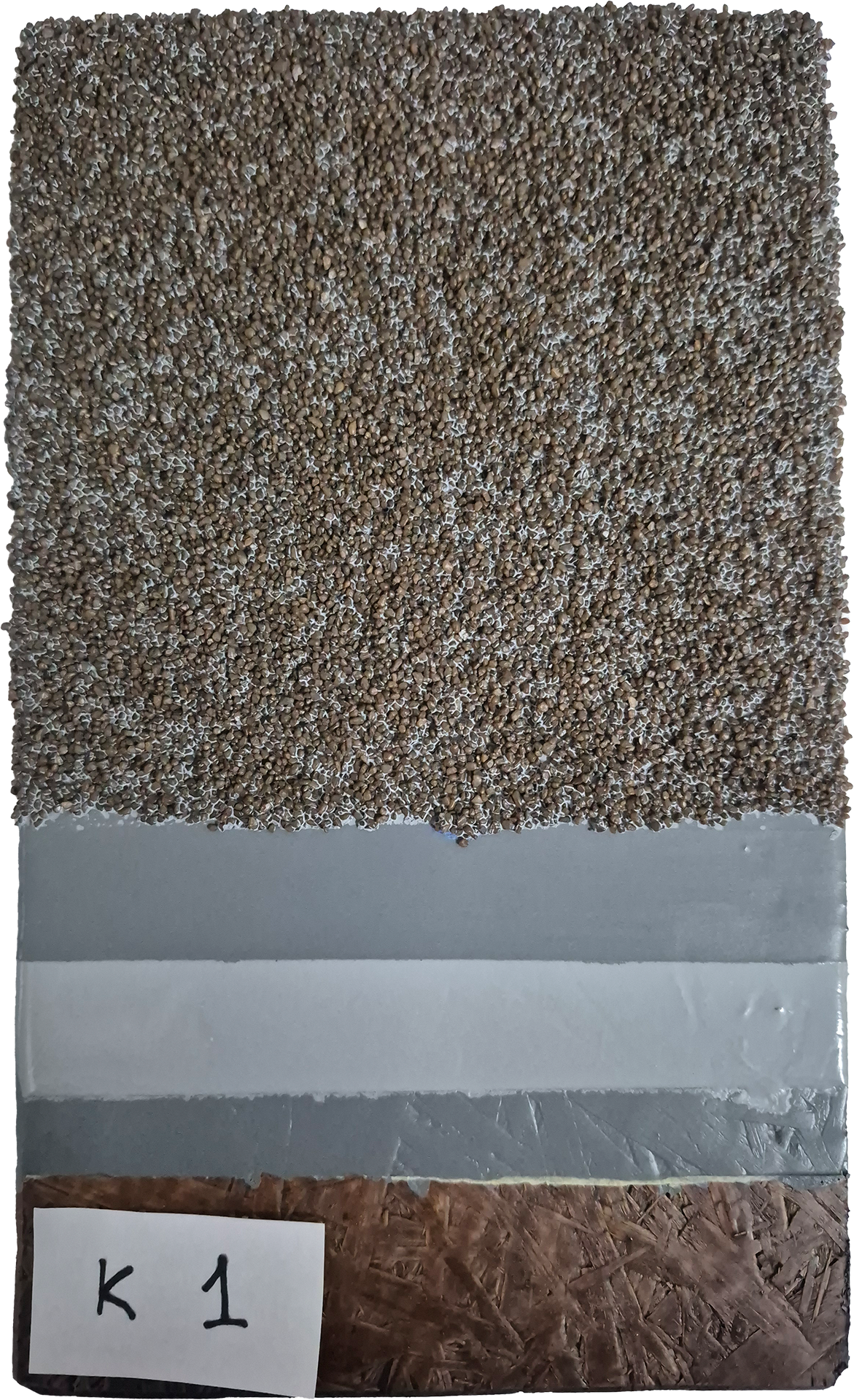

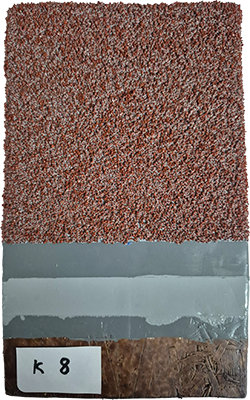

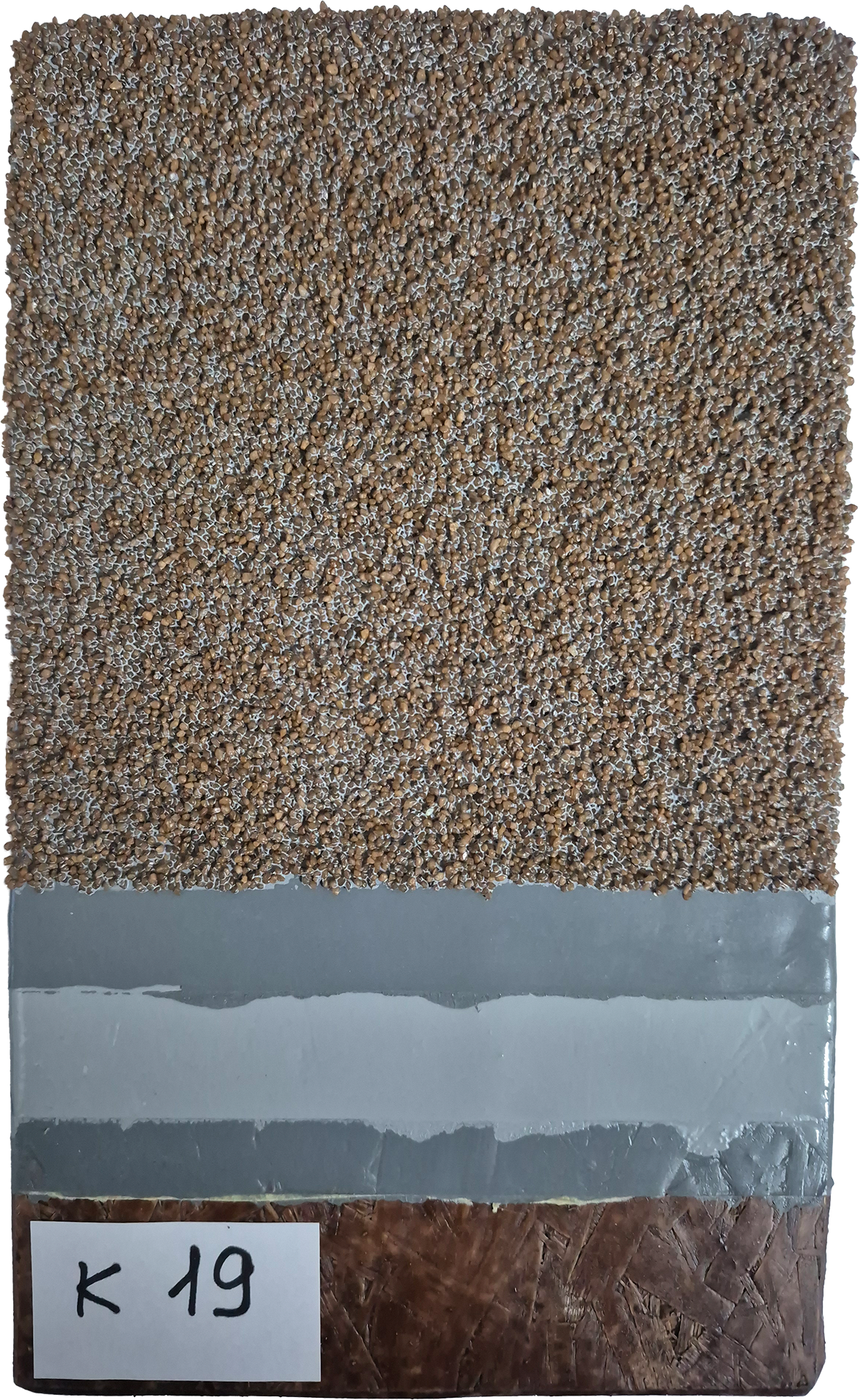

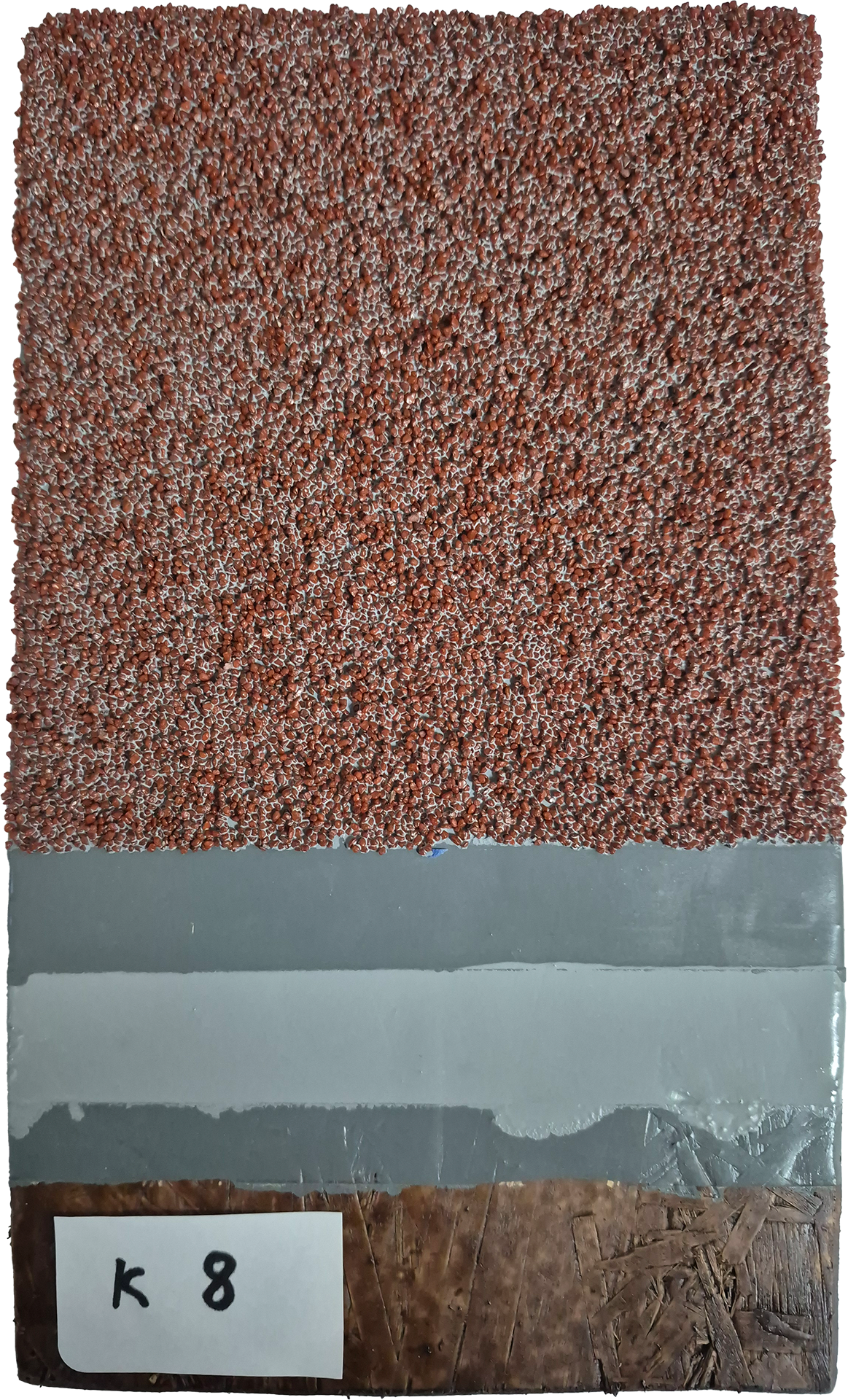

Технические характеристики «ПОЛИЛАСТ»
